中国

1.武汉

武汉市水下停车场-(cnscn.com.cn)

是湖北省首个水下停车场。该项目位于武汉青少年宫内的人工湖四方湖下。项目总用地面积15204平方米,其中公共停车场面积13482.75平方米,设计停车位389个。

2.南京

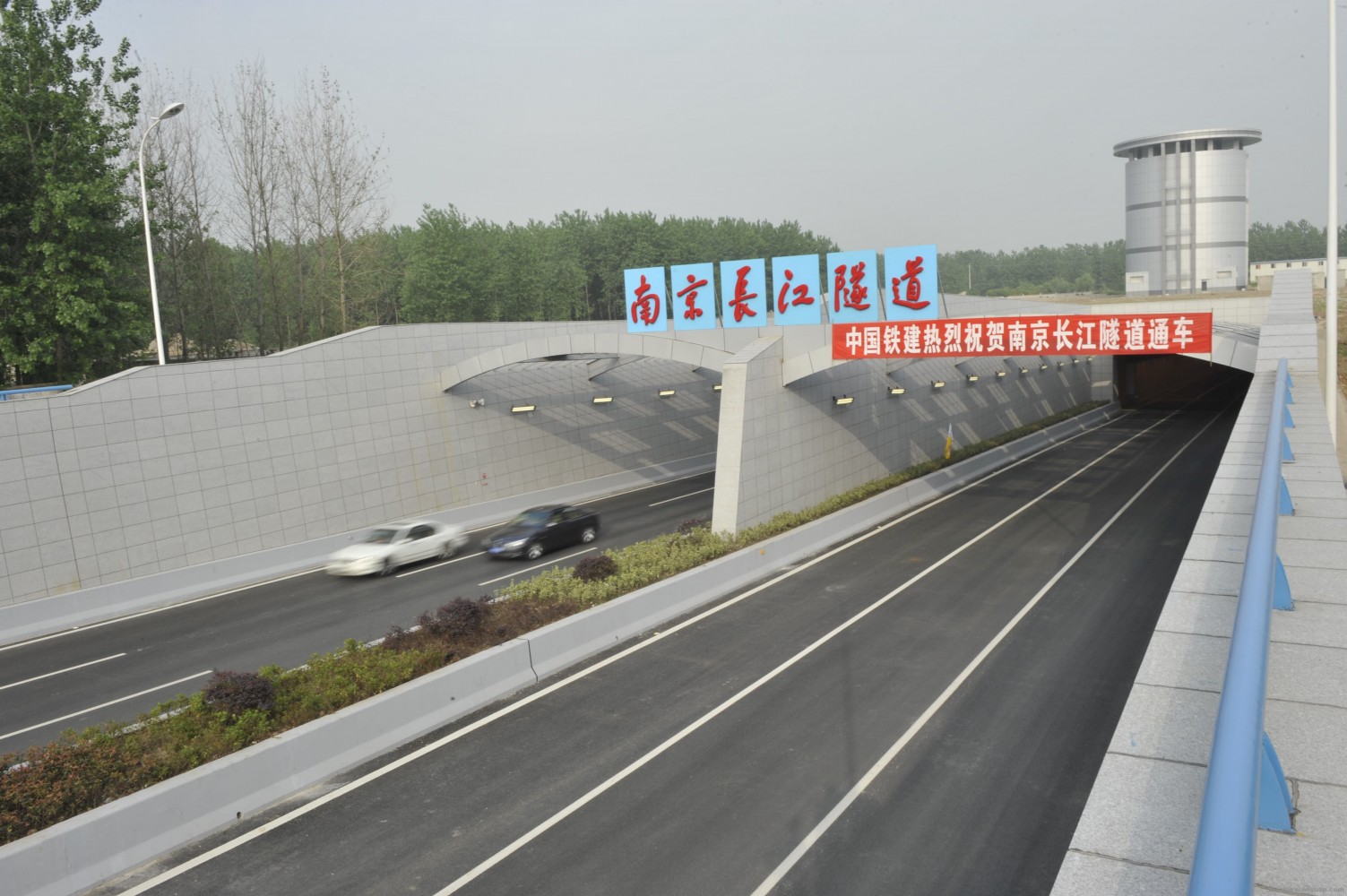

(1)南京长江隧道-(baike.com)

工程是中国长江上隧道长度最长、盾构直径最大、工程难度最高、挑战性最多的工程之一,工程位于南京长江大桥与三桥之间,连接河西新城区——江心洲——浦口区。 左线于2009年5月20日10时贯通。

南京长江隧道-(lexuntimes.com)

南京长江隧道-(lexuntimes.com)

南京长江隧道-(cowi.cn)

南京长江隧道-(cowi.cn)

(2)新街口地铁站

新街口站是亚洲最大的地铁站,位于”中华第一商圈“新街口,是南京地铁1号线和南京地铁2号线的换乘站,共有24个出口(17、18号未规划,19号为预留出口)。

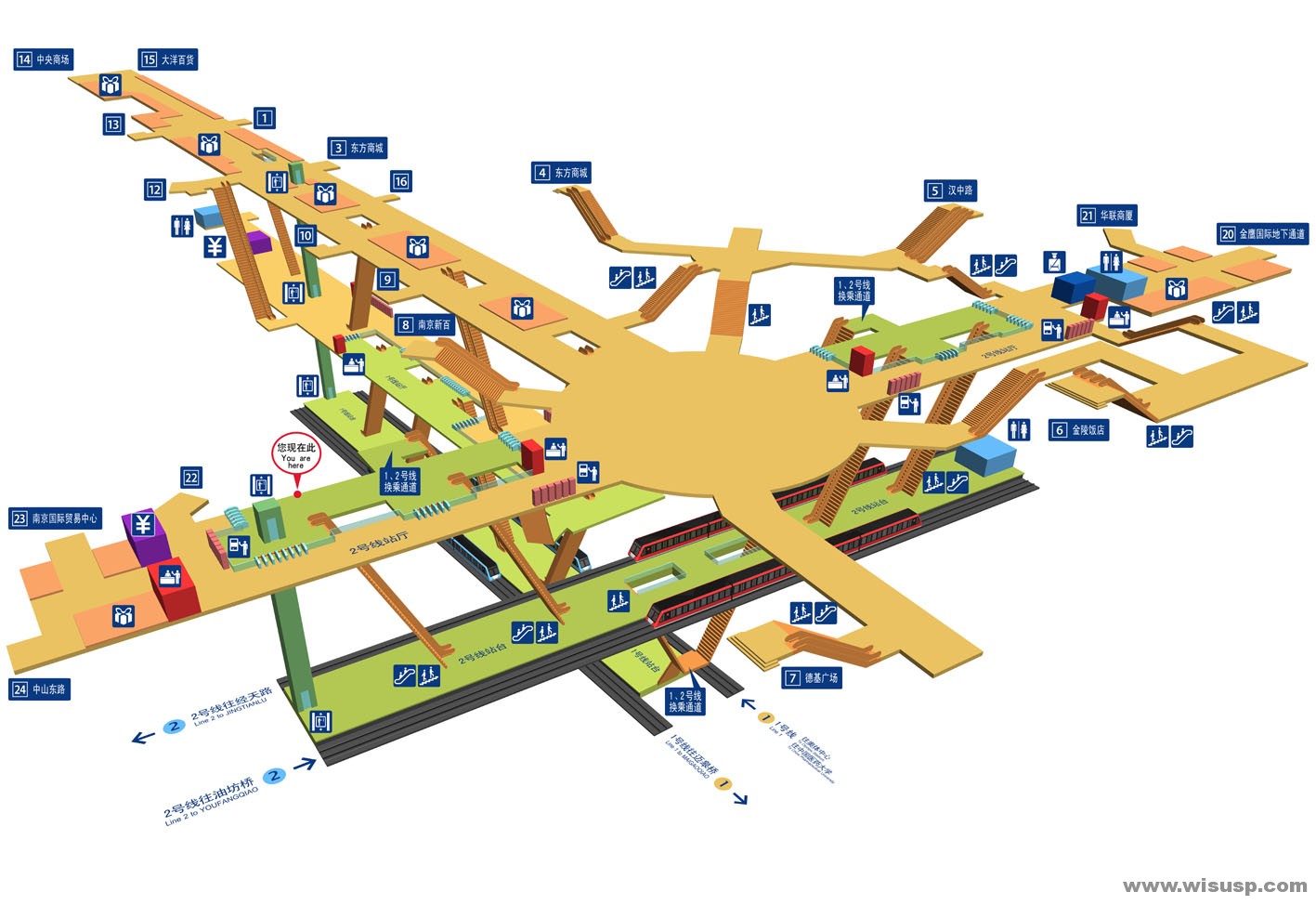

新街口地铁换乘示意图-(ditiezu.com)

新街口地铁换乘示意图-(ditiezu.com)

新街口地铁站24个出入口-(55df.com)

新街口地铁站24个出入口-(55df.com)

(3)青奥轴地下立交-(news.zhulong.com)

南京“青奥轴”由梅子洲过江通道隧道、滨江大道隧道和青奥轴线地下空间三个部分组成。其中梅子洲过江通道隧道、滨江大道隧道和匝道立交叠落交错,组成了复杂的地下三层互通立交结构,总建筑面积5.5万平方米。是全国最大的地下立交枢纽。

青奥轴地下立交-news.house365.com

青奥轴地下立交-news.house365.com

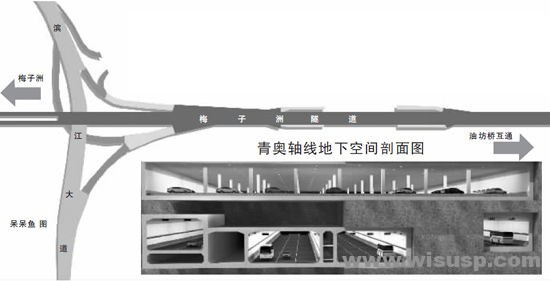

青奥轴线地下空间剖面图-jiangsu.sina.com.cn

青奥轴线地下空间剖面图-jiangsu.sina.com.cn

地下空间平面示意图-(bbs.house365.com)

地下空间平面示意图-(bbs.house365.com)

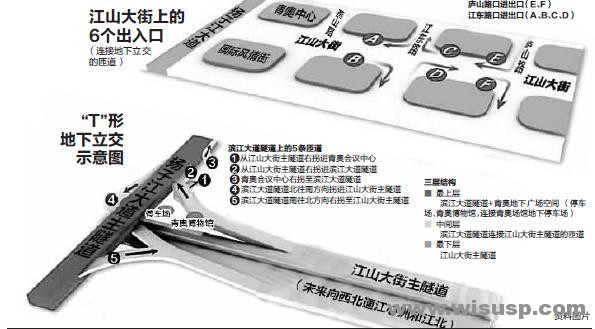

青奥轴线地下交通示意图--(bbs.house365.com)

青奥轴线地下交通示意图–(bbs.house365.com)

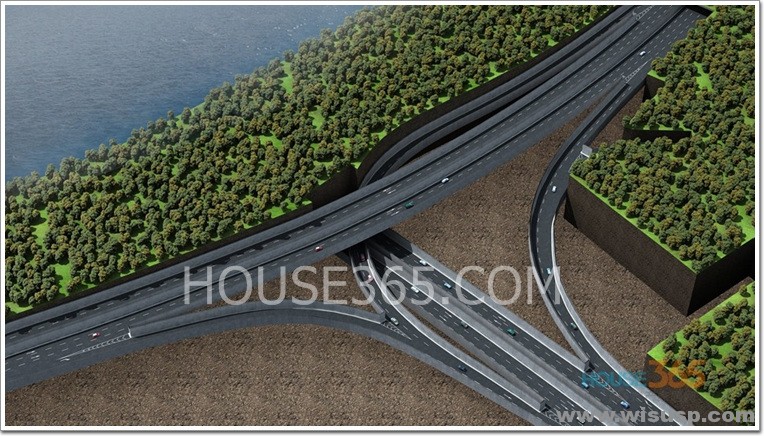

青奥轴地下三层立交效果图-(bbs.house365.com)

青奥轴地下三层立交效果图-(bbs.house365.com)

青奥轴地下三层立交结构示意图--(bbs.house365.com)

青奥轴地下三层立交结构示意图–(bbs.house365.com)

3.上海

(1)500kV静安地下变电站

上海世博500kV静安变电站是国内最大、最先进的全地下变电站,也是国内首座多电压等级500kV全地下终端变电站,建设规模列全国同类工程之首。

500千伏静安(世博)站施工全景-(geocities.jp)

500千伏静安(世博)站施工全景-(geocities.jp)

施工现场

施工现场

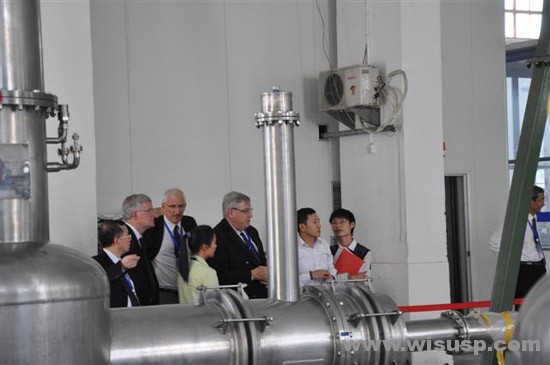

国际大电网绝缘电缆专委会(CIGRE SC B1)2011年技术研讨会代表们参观上海静安500kV变电站

国际大电网绝缘电缆专委会(CIGRE SC B1)2011年技术研讨会代表们参观上海静安500kV变电站

(2)虹桥枢纽

海虹桥枢纽站是集航空、铁路、地铁、轻轨、公交和出租车为一体的综合性交通枢纽,总占地面积超过130万平方米,相当于3个天安门广场的大小;

包括了航站楼、高铁、磁悬浮以及东、西交通 中心的 5 条地铁线,交通枢纽以 64 种 连接方式、56 种换乘模式;-(上海虹桥综合交通枢纽规划与设计.pdf)

其中地下空间面积超过50万平方米,是国内乃至世界上规模最大的地下空间综合体;

连通着五大板块的大通道位于地下9.5米,长约1公里,最宽处100米。沿着这条地下大通道,从最东面的新航站楼至最西面的长途客运虹桥站,差不多要走10分钟。-(expo.163.com)

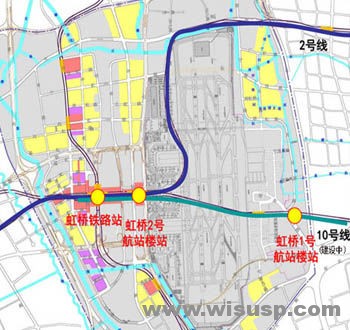

虹桥枢纽平面图-(expo.163.com)

虹桥枢纽平面图-(expo.163.com)

虹桥交通枢纽示意图(来源:解放日报)

虹桥交通枢纽示意图(来源:解放日报)

4.深圳

深圳福田综合交通枢纽工程

工程位于深南大道与益田路交叉口处,是国内及亚洲最大,全世界列车通过速度最快的地下火车站。-(sz.bendibao.com)

作为国内首座位于城市中心区的全地下火车站,集高速铁路、城际铁路、城市轨道交通、公交以及出租等多种交通设施于一体的立体式换乘综合交通枢纽,车站总长1120米,宽80米,车站共设8线4站台。-(sz.house.ifeng.com)

福田站俯瞰效果图

福田站俯瞰效果图

福田站分层效果图

福田站分层效果图

地下一层

地下一层

地下二层高铁候车层

地下二层高铁候车层

地下三层为高铁站台层

地下三层为高铁站台层

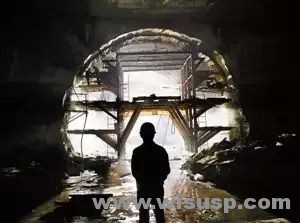

地下30米深处隧道施工照片

地下30米深处隧道施工照片
