亚洲

1.日本

(1)地下街

2005年日本国内总建筑面积位居前五的地下街

序号 地下街 所在地 建筑面积(2005年) 商业面积(2005年) 商业面积占建筑面积的比重
1 水晶长堀 大阪府大阪市中央区 81765 9500 12%
2 八重洲地下街 东京都中央区 73253 13787 19%
3 川崎杜鹃 神奈川县川崎市川崎区 56704 24648 43%
4 中央公园地下街 爱知县名古屋市中区 56370 10250 18%
5 大阪媒体中心(大阪站钻石地下街) 大阪府大阪市北区 42977 8000 19%

水晶长堀地下街

全长730米,总面积81,765平方米(包括地下停车场)的長堀地下街,是日本最宽的地下街,号称「水晶長堀」。连接了地铁四桥站、心斋桥站、长堀桥站,交通非常方便,地下三分之一的区域里都有天窗,有阳光引入地下,并结合地下水景展现其特色。

水晶长堀地下街平面图

水晶长堀地下街内部布局图

水晶长堀地下街地下停车场位置图

水晶长堀地下街地下停车场位置图

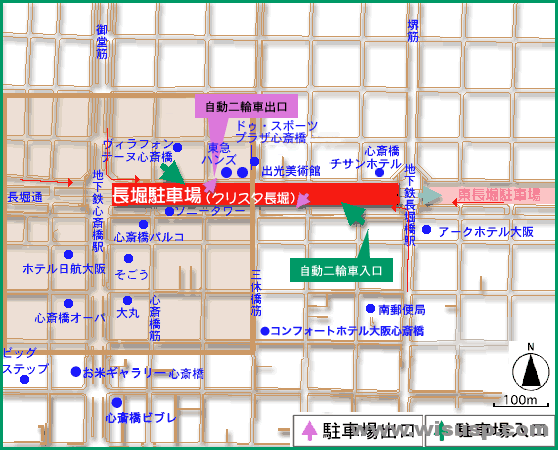

长堀地下街地下停车出入口分布图

长堀地下街地下停车出入口分布图

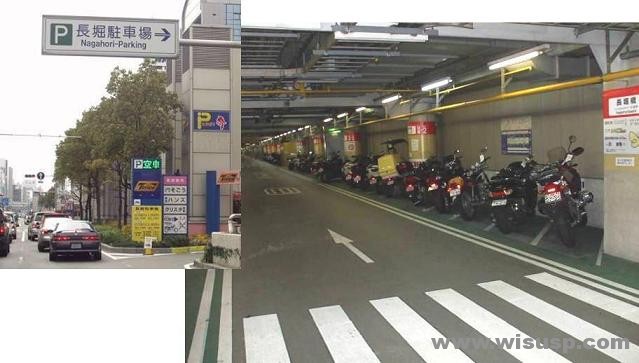

长堀地下街摩托车和非机动车停车图

长堀地下街摩托车和非机动车停车图

(2)共同沟

日本的共同沟建设规模很庞大,49个城市建有地下共同沟,总长度超过300多公里,日本计划到21世纪初,共同沟长度达到500多公里。

日本共同沟建筑数据一览表

共同沟名 所在地 长度(米) 建设年度 收容设施
高轮 东京港区、品川区 1999 1965-1966 T,E,N
青户、金町 东京葛饰区 2300 1971-1975 T,E,G,N
练马 东京练马区 2299 1973-1977 T,E,G,W,N
龟户 东京墨田区 2039 1981-1989 T,E,N
川崎 川崎市川崎区、横滨市鹤见区 2723 1976-1983 T,E,G,W,N
东寺尾 横滨市鹤见区、神奈川区 4561 1979-1988 T,E,W,N
吉野町、碾子 横滨市碾子区、南区 2600 1990- T,E,G,W,S,N
乌丸 京都市下京区 520 1976-1979 T,E,W
五条 京都市下京区 1514 1979-1985 T,E
尼崎第二 兵库县尼崎市 2476 1980-1988 T,E,G
神户 神户市中央区、兵库区 3280 1987- T,E,G,S
福岛 大阪市福岛区、北区 2369 1982- T,E,G,W
淀区 大阪市福岛区、西淀川区 3708 1988- T,E,G,W
注:T-电信电话  G-城市煤气   W-上水道  S-下水道  E-电力   N-东京通信网

日比谷共同沟-(www.notbad.cn)

日比谷共同沟是筑造在从虎门1段起至千代田区有乐町1段为止的国道1号线下,以虎门工作井作为始发点,途经樱田工作井、至日比谷工作井、长度为1423m的盾构隧道(隧道内径φ6,700mm),是采用泥水式盾构机施工的,隧道覆土在始发部分为35m;到达部分为23m。

麻布·日比谷共同沟平面图

麻布·日比谷共同沟平面图

地质纵断面图

地质纵断面图

虎门工作井地面上平面布置图

虎门工作井地面上平面布置图

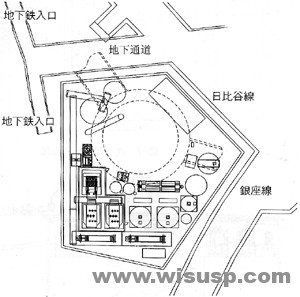

虎门工作井路面下平面布置图

虎门工作井路面下平面布置图

泥水式盾构机(φ7470mm)

泥水式盾构机(φ7470mm)

(3)地下道路

横浜環状北線-(radiate.jp)

横滨市环北线是连接第三京滨道路港北IC(港北立交)和首都高速横羽线生麦JCT(生麦路口)高速公路,总长8.2公里。

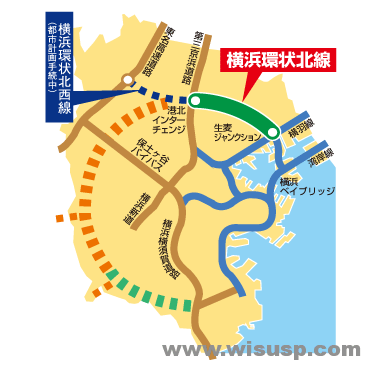

横浜環状北線位置图

横浜環状北線位置图

横浜環状北線内景照片(1)

横浜環状北線内景照片(1)

横浜環状北線内景照片(2)

横浜環状北線内景照片(2)

横浜環状北線内景照片(3)

横浜環状北線内景照片(3)

横浜環状北線内景照片(4)

横浜環状北線内景照片(4)

横浜環状北線内景照片(5)

横浜環状北線内景照片(5)

(4)首都圈外围排水系统(首都圏外郭放水路)-(ktr.mlit.go.jp)

由1992年开始建设的首都圈外围排水系统由一连串混凝土立坑组成,每个混凝土立坑有65米高(约22层楼)、32米宽,在地下50米深处,由6.3公里长的隧道串接而成,除此之外,还有一座巨型调压水槽:25.4米高(约八层楼)、177米长、78米宽,内有59支混凝土支柱,总贮水量为670,000 立方米,以14000匹马力的涡轮机达到最大排水量每秒200立方米,一直到2006年竣工,称世界上最先进的下水道排水系统,其排水标准是“五至十年一遇”,由一连串混凝土立坑构成,地下河深达60米。

2.新加坡

(1)裕廊岩石洞穴

是东南亚首个地下对石油和石化产品的存储设施。

裕廊岩石洞穴-地下储油库(1)

裕廊岩石洞穴-地下储油库(1)Photographer: Bryan van der Beek/Bloomberg

裕廊岩石洞穴-地下储油库(2)

裕廊岩石洞穴-地下储油库(2)Photographer: Bryan van der Beek/Bloomberg

裕廊岩石洞穴-地下储油库(3)

裕廊岩石洞穴-地下储油库(3)-Photo JTC

裕廊岩石洞穴-地下储油库(4)

裕廊岩石洞穴-地下储油库(4)-Photo JTC

(2)深电缆隧道-(singaporepower.com)

在60m的深度,共计35公里,通过钻爆和TBM的组合来构建。南北隧道从Gambas到May Road,共计18.5公里;东西隧道从Ayer Rajah到Paya Labar,共计16.5公里。预计2018年底竣工。

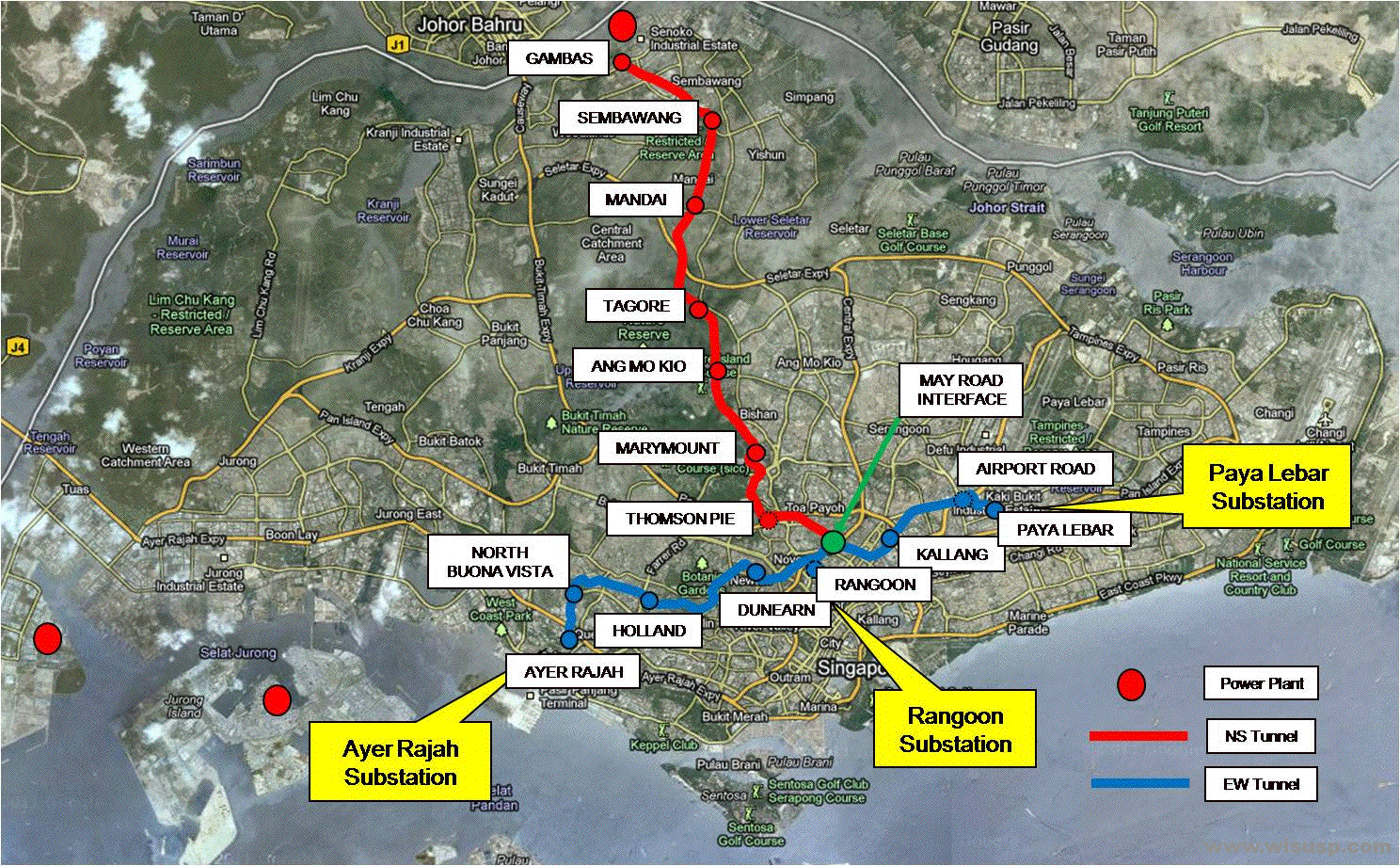

线路走向平面图

线路走向平面图

内景照片(1)-(sovereignsingapore.com)

内景照片(1)-(sovereignsingapore.com)

内景照片(2)-(sovereignsingapore.com)

内景照片(2)-(sovereignsingapore.com)

内景照片(3)-(sovereignsingapore.com)

内景照片(3)-(sovereignsingapore.com)

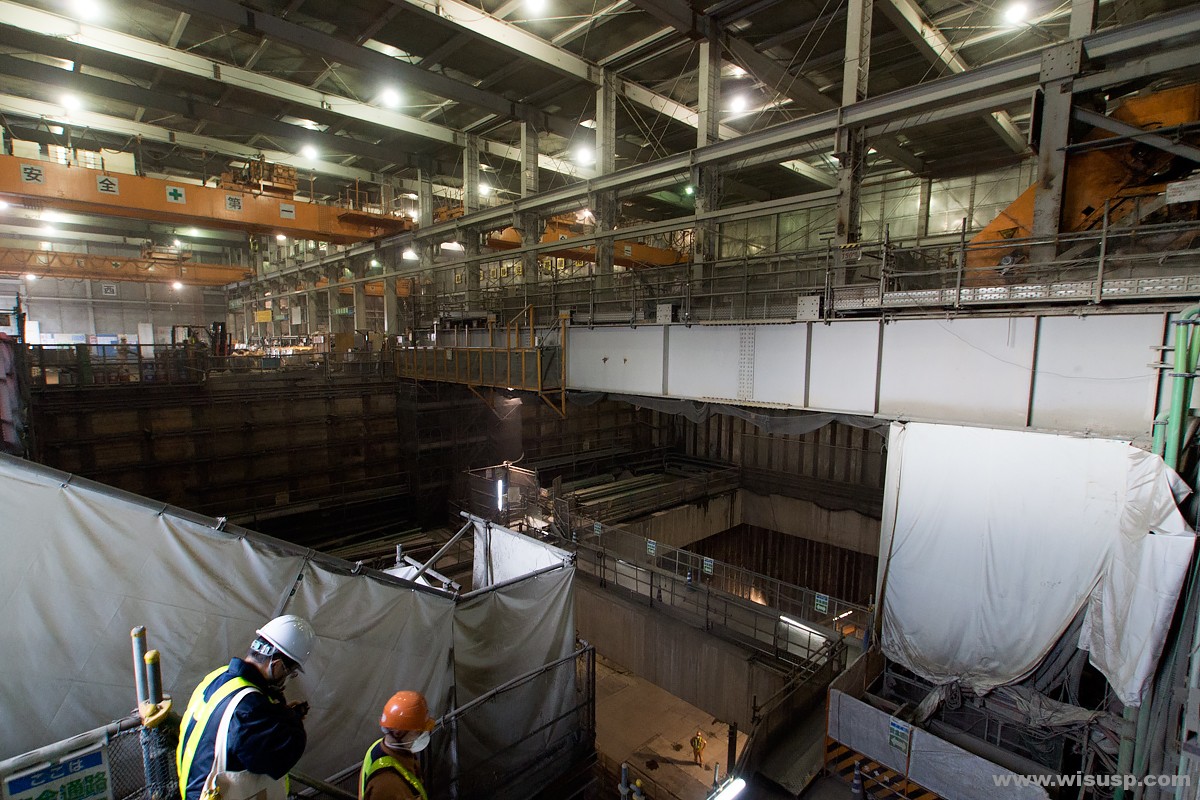

内景照片(4)-(sovereignsingapore.com)

内景照片(4)-(sovereignsingapore.com)

内景照片(5)-(sovereignsingapore.com)

内景照片(5)-(sovereignsingapore.com)
